RA系列 迷你型氣缸
400-8686-737
400-8686-737
RA系列 迷你型氣缸
| 內徑 | 16 | 20 | 25 | 32 | 40 | 50 | 63 |
| 動作型式 | 復動型/單動型 | ||||||
| 工作介質 | 經40um濾芯過濾的空氣 | ||||||
| 工作壓力(MPa) | 0.1-0.7復動/02-0.7單動 | 0.1~1.0(復動)/0.2~1.O(單動) | |||||
| 保證耐壓力(MPa) | 1.5 | ||||||
| 工作溫度(℃) | -20~70(不結冰) | ||||||
| 活塞速度(mm/s) | 復動型:30~800 ;單動型:50~800 | ||||||
| 緩沖 | 固定緩沖/可調緩沖 | ||||||
| 缸筒材質 | 不銹鋼 | ||||||
| 固定型式 | LB FASDB | ||||||
| 接管口徑 | M5×0.8 | G1/8 | G1/4 | ||||

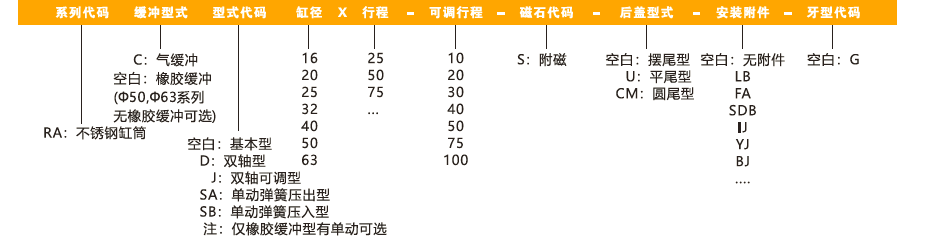

訂貨舉例：RA系列氣缸，氣沖，缸徑32，行程25，可調行程20，附磁石，無安裝附件，后蓋型式為圓尾型，其ERP編碼為:RAC32X25-20-S-CM
備注：1如有氣缸有多種安裝附件，則依次按此順序編碼:LB/FA/SDB/IJ/YJ/BJ
2.RA系列默認附磁
?
| 內徑 | 標準行程 | 最大行程 | |
| 復動 | 16 | 25 50 75 80 100 125 150 160 175 200 | 500 |
| 20 | 25 50 75 80 100 125 150 160 175 200 250 300 | 600 | |
| 25~63 | 25 50 75 80 100 125 150 160 175 200 250 300 350 400 450 500 | 800 | |
| 單動 | 16 | 25 50 75 100 | 100 |
| 20~40 | 25 50 75 100125 150 | 150 | |
