• 外部氣控式結構；
• 二位三口功能結構，多種規格選擇，滿足不同應用場景需求；
• 結構緊湊，節省空間，安裝便捷；
• 工作壓力：0.15~0.8MPa;
• 工作溫度：-20~+70℃；
400-8686-737
400-8686-737
• 外部氣控式結構；
• 二位三口功能結構，多種規格選擇，滿足不同應用場景需求；
• 結構緊湊，節省空間，安裝便捷；
• 工作壓力：0.15~0.8MPa;
• 工作溫度：-20~+70℃；

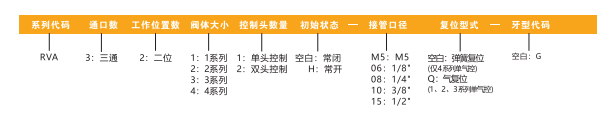

訂貨舉例:RV系列氣控閥，二位三通，2系列閥體，單頭控制，常閉型，接管口徑為1/4，氣復位，G牙,其ERP編碼為:RVA3221-08Q

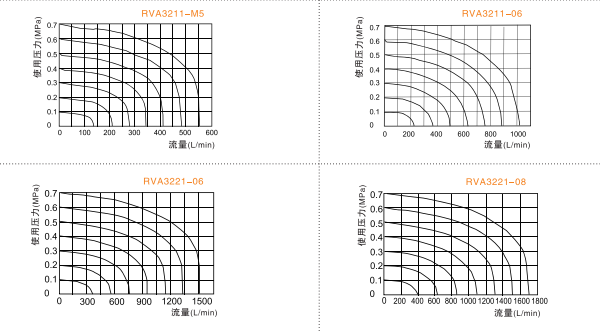

| 型號 | RVA3211-M5 RVA3212-M5 |
RVA3211-06 RVA3212-06 |
RVA3221-06 RVA3222-06 |
RVA3221-08 RVA3222-08 |
RVA3231-08 RVA3232-08 |
RVA3231-10 RVA3232-10 |
RVA3241-10 RVA3242-10 |
RVA3241-15 RVA3242-15 |
| 接管口徑 | M5 | G1/8 | G1/8 | G1/4 | G1/4 | G3/8 | G3/8 | G1/2 |
| 有效截面積(mm2 ) | 5.5(CV=0.31) | 12(CV=0.67) | 14(CV=0.78) | 16(CV=0.89) | 25(CV=1.40) | 30(CV=1.68) | 50(CV=2.79) | 50(CV=2.79) |
| 工作介質 | 經40μm濾芯過濾的干燥壓縮空氣 | |||||||
| 動作型式 | 外部控制 | |||||||
| 復位型式 | 氣復位 | 彈簧+氣復位 | ||||||
| 潤滑 | 不需要 | |||||||
| 工作壓力(MPa) | 0.15~0.8 | |||||||
| 最大耐壓力(MPa) | 1.2 | |||||||
| 工作溫度(℃) | -20~70(不結冰） | |||||||
| 最高動作頻率 | 5次/秒 | |||||||
| 重量 | RVA3211:60 RVA3212:75 |
RVA3221:116 RVA3222:143 |
RVA3231:187 RVA3232:220 |
RVA3241:378 RVA3242:430 |
||||

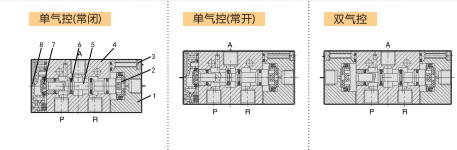

| 序號 | 零件名稱 | 材質 |
| 1 | 氣控蓋 | 鋁合金 |
| 2 | 活塞 | POM |
| 3 | 圓頭螺釘 | 碳鋼 |
| 4 | 閥體 | 鋁合金 |
| 5 | 閥桿 | 鋁合金 |
| 6 | O令 | NBR |
| 7 | 活塞 | POM |
| 8 | 后蓋 | 鋅合金 |

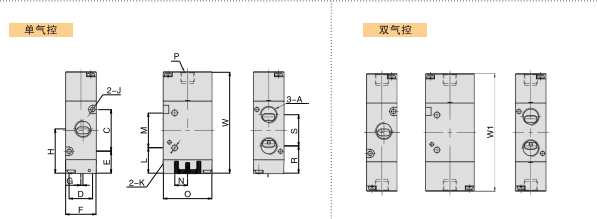

| 型號\符號 | A | C | D | E | F | G | H | J | K | L | M | N | O | P | R | S | W | W1* |
| RVA3211-M5 | M5 | 19 | 13 | 16.5 | 18 | o | 26 | 3.3 | 3.1 | 15.5 | 21 | 6 | 27 | G1/8 | 18.9 | 14,2 | 61 | 70 |
| RVA3211-06 | G1/8 | 19 | 13 | 16.5 | 18 | 1.5 | 27 | 3.3 | 3.1 | 15.5 | 21 | 6 | 27 | G1/8 | 18 | 16 | 61 | 70 |
| RVA3221-06 | G1/8 | 30 | 17 | 16 | 22 | 0 | 31 | 3.3 | 4.2 | 18.5 | 25 | 9.3 | 35 | G1/8 | 20 | 22 | 73 | 84 |
| RVA3221-0B | G1/4 | 30 | 17 | 16 | 22 | 1.5 | 32 | 3.3 | 4.2 | 18.5 | 25 | 9.3 | 35 | G1/8 | 19.8 | 22.5 | 73 | 84 |
| RVA3231-08 | G1/4 | 35 | 20 | 19.1 | 27 | 0 | 36.6 | 4.3 | 4.3 | 21.6 | 30 | 9.5 | 40 | G1/8 | 24.6 | 24 | 84.6 | 96 |
| RVA3231-10 | G38 | 35 | 20 | 19.1 | 27 | 2 | 36.6 | 4.3 | 4.3 | 21.6 | 30 | 9.5 | 40 | G1/8 | 24.6 | 24 | 84.6 | 96 |
| RVA3241-10 | G3/8 | 40.5 | 27 | 24.8 | 34 | 0 | 45 | 4.3 | 5.2 | 21 | 48 | 11.5 | 50 | G1/8 | 29.3 | 31.5 | 103 | 116 |
| RVA3241-15 | G1/2 | 40.5 | 27 | 24,8 | 34 | 2 | 45 | 4.3 | 5.2 | 21 | 48 | 11.5 | 50 | G1/8 | 29.3 | 31.5 | 103 | 116 |
注:常開型和常閉型之安裝和外形尺寸相同，W1*為雙氣控?fù)Q向閥尺寸。
