IA/IAC ISO6432標準缸

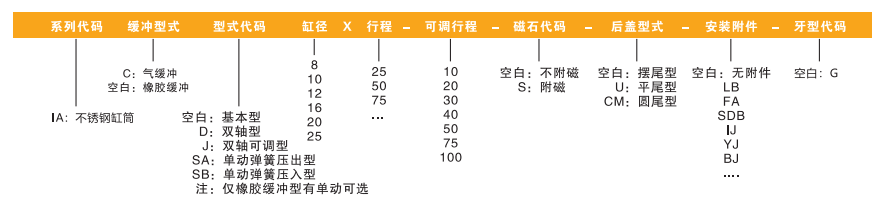

訂貨舉例: IA系列氣缸，緩沖型式為氣緩沖，缸徑25，行程25，可調行程20，附磁石，無安? ? ? ? ? ? ? ? ? ? ?裝附件，后蓋型式為圓尾型，其ERP編碼為：IAC25X25-20-S-CM
備注：1.如有氣缸有多種安裝附件，則依次按此順序編碼：LB/FA/SDB/IJ/YJ/BJ
? ? ? ? ? ?2.IA8、10缸徑無圓尾型后蓋可選
? ? ? ? ? ?3.IAC系列可選缸徑:Φ16、Φ20、Φ25
| 內徑(mm) | 8 | 10 | 12 | 16 | 20 | 25 |
| 動作型式 | 復動型 | |||||
| 工作介質 | 經40um濾芯過濾的空氣 | |||||
| 工作壓力(MPa) | 0.1~0.7(復動)/0.2~0.7(單動) | 0.1~1.O(復動)/0.2~1.0(單動) | ||||
| 保證耐壓力(MPa) | 1.5 | |||||
| 工作溫度(℃) | -20~70(不結冰) | |||||
| 活塞速度(mm/s) | 復動型:30~800 ﹔單動型:50~800 | |||||
| 緩沖 | 固定緩沖 | 固定緩沖(標準)/可調緩沖(氣緩沖) | ||||
| 缸筒材質 | 不銹鋼 | |||||
| 固定型式 | LB FA SDB | |||||
| 接管口徑 | M5×0.8 | G1/8 | ||||
| 內徑(mm) | 標準行程(mm) | 最大行程(mm) | |
| 復動 | 8 | 25 50 75 100 125 150 | 200 |
| 10 | 25 50 75 100 125 150 175 200 | 200 | |
| 12 | 25 50 75 100 125 150 175 200 225 250 | 500 | |
| 16 | 25 50 75 100 125 150 175 200 225 250 300 350 400 500 | 500 | |
| 20~25 | 25 50 75 100 125 150 175 200 225 250 300 350 400 500 | 800 | |
| 單動 | 8 | 10 15 20 25 30 40 50 | 50 |
| 10 | 10 15 20 25 30 40 50 | 50 | |
| 12 | 10 15 20 25 30 40 50 | 50 | |
| 16 | 10 15 20 25 30 40 50 60 75 80 100 | 100 | |
| 20~25 | 10 15 20 25 30 40 50 60 75 80 100 125 150 | 150 | |
