EUK系列 自由安裝氣缸
400-8686-737
400-8686-737
EUK系列 自由安裝氣缸
| 內徑 | 10 | 16 | 20 | 25 | 32 | |
| 動作型式 | 復動型 | |||||
| 工作介質 | 經40μm濾芯過濾的空氣 | |||||
| 工作壓力(MPa) | 0.1~1.0(復動) | |||||
| 保證耐壓力(MPa) | 1.5 | |||||
| 工作溫度(℃) | -20~70(不結冰) | |||||
| 活塞速度(mm/s) | 復動型:30~500單動型:50~500 | |||||
| 行程公差范圍(mm/s) | +1.0 0 |
|||||
| 緩沖 | 固定緩沖 | |||||
| 接管口徑 | M5×0.8 | G1/8'' | ||||

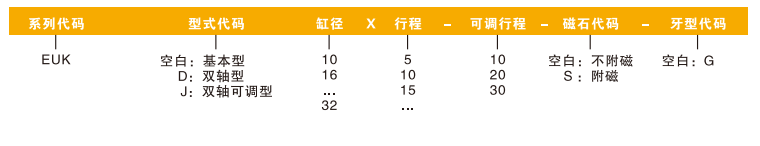

訂貨舉例:EUK系列基本型氣缸，缸徑32，行程30，附磁石，其ERP編碼為:EUK32X30-S?
| 內徑 | 標準行程 | 最大行程 |
|||||||||||||
| 10 | 5 | 10 | 15 | 20 | 25 | 30 | 35 | 40 | ? | ? | ? | ? | 40 | ||
| 16 | 5 | 10 | 15 | 20 | 25 | 30 | ? | 40 | 50 | 60 | ? | ? | 60 | ||
| 20 | 5 | 10 | 15 | 20 | 25 | 30 | ? | 40 | 50 | 60 | 70 | 80 | 80 | ||
| 25 | 5 | 10 | 15 | 20 | 25 | 30 | ? | 40 | 50 | 60 | 70 | 80 | 80 | ||
| 32 | 5 | 10 | 15 | 20 | 25 | 30 | ? | 40 | 50 | 60 | 70 | 80 | 80 | ||
注:1.最大行程范圍內的非標行程以上一級標準行程改制而成（里面增加墊片），其外形尺寸
為上—級標準行程氣缸的外形尺寸。
如:行程為23的非標行程氣缸是由標準行程為25的標準氣缸改制而成，其外形尺寸與其相同。2.當訂購行程大于最大行程時,請與本公司聯系。
?
