EUP系列 面板型氣缸
400-8686-737
400-8686-737
EUP系列 面板型氣缸
| 內徑 | 6 | 10 | 16 |
| 動作型式 | 復動型 | ||
| 工作介質 | 經40μm濾芯過濾的空氣 | ||
| 工作壓力(MPa) | 0.1~0.7 | ||
| 保證耐壓力(MPa) | 1.05 | ||
| 工作溫度(℃) | -20~70(不結冰) | ||
| 活塞速度(mm/s) | 30~500 | ||
| 行程公差范圍 | +1.0 0 |
||
| 緩沖型式 | 防撞墊 | ||
| 接管口徑 | M3×0.5 | M5×0.8 | |

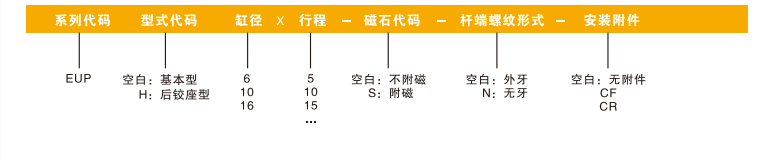

訂貨舉例:EUP系列基本型氣缸，缸徑10，行程50，附磁石，無安裝附件，其ERP編碼為:EUP10X50-S
?
| 內徑 | 標準行程 | 最大行程 | |
| 復動 | 6 | 5 10 15 20 25 | 25 |
| 10 | 5 10 15 20 25 30 35 40 | 40 | |
| 16 | 5 10 15 20 25 30 35 40 | 40 | |
注:中間非標行程制作,是采用加墊板于上一階標準行程氣缸內,其外形尺寸
同上一階標準行程氣缸的外形。如訂購EUP10X17-S氣缸,則是由EUP10X20-S氣缸內加3mm墊片改制而成,其外形尺寸和安裝尺寸與EUP10X20-S相同。
?
?
