? 集中供、排氣，即可閥體上直接出氣。
? 接線盒朝上，方便快速安裝接插線。
? 同一閥組上的電磁閥可實現兩位五通、三位五通、四位五通（2個兩位三通）多種功能。
? 線圈功率低至0.8W。
400-8686-737
400-8686-737
? 集中供、排氣，即可閥體上直接出氣。
? 接線盒朝上，方便快速安裝接插線。
? 同一閥組上的電磁閥可實現兩位五通、三位五通、四位五通（2個兩位三通）多種功能。
? 線圈功率低至0.8W。

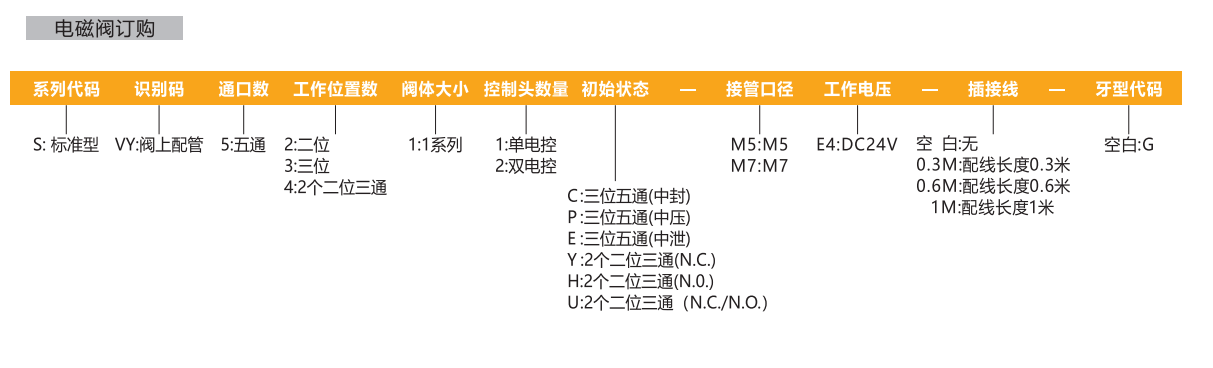

訂貨舉例：S系列標準型，閥上接管，二位五通，1系列閥體，單電控，接管口徑M5，工作電壓DC24V，接插線配線長度0.3米。其ERP編碼為：SVY5211-M5E4。

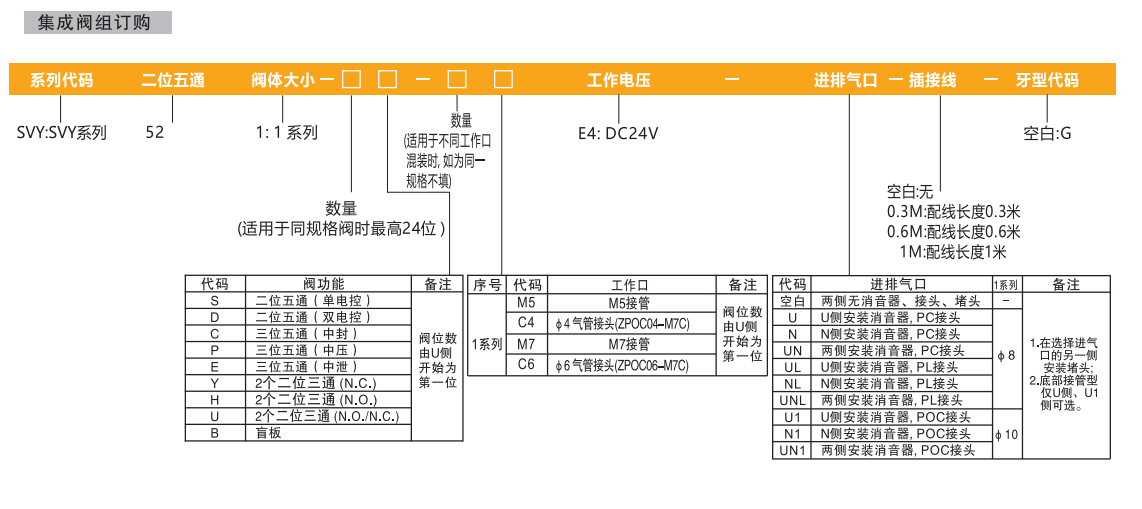

訂貨舉例：1.? 同規格閥時：SVY普通型閥組，1系列閥體，6位二位五通單電控電磁閥 SVY5211，工作口M5，工作電壓DC24V，進排氣口為兩側無消音器、接頭、堵頭，G牙。其ERP編碼為：SVY521-6S-M5E4。
2.? 不同規格閥混裝時：SVY普通型閥組，1系列閥體，如右圖所示閥組由 第1位為盲板，第2、3位為二位五通單電控電磁閥SVY5211，第4位為二位五通雙電控電磁閥SVY5212,第5位為2個二位 三通（N.O.）電磁閥? SVY5412H，第6位為三位五通中封電磁閥SVY5312C。工作口為Φ4接 管，工作電壓DC24V，U側安裝消音器、PC接頭φ8，G牙。其ERP編碼為：SVY521-B2SDHC-C4E4- U。
?
| 型號 | SVY5211 | SVY5212 | SVY5213C/P/E | SVY5412Y/H/U |
| 有效截面積 | M5/C4: 5 (CV=0.28) M7/C6: 7 (Cv=0.39) |
M5/C4:4.6 (CV=0.26) M7/C6：6.5 (CV=0.36) |
||
| 位置數 | 二位五通 | 二位五通 | 三位五通 | 2個二位三通 |
| 工作壓力(MPa) | 0.15~0.8 | 0.15~0.8 | 0.2-0.8 | 0.15~0.8 |
| 接管口徑 | M5/M7/C4/C6 | |||
| 工作介質 | 經40um濾芒過速的干櫝壓縮空氣 | |||
| 動作型式 | 內部先導式 | |||
| 復位型式 | 氣復位 | |||
| 澗滑 | 不需要 | |||
| 最大耐壓力(Mpa) | 1.2 | |||
| 工作溫度(℃) | -20~70(不結冰) | |||
| 工作電壓 | Dc24v | |||
| 電壓范用 | ±10% | |||
| 電量 | 標準型;0.8w | |||
| 絕緣等級 | F級 | |||
| 保護等級 | 防塵IP40 | |||
| 最高動作拉率 | 兩位:5次/秒;三位:3次/秒 | |||
| 響應時間(O.5Mpa) | 15ms以下(O.5MPa時) | |||
