? 不銹鋼材質夾爪與線性滾珠導軌設計，高精度、高剛性、高耐腐蝕性，延長使用壽命。
? 雙活塞結構設計，能提供較大的夾持力。
? 本體底部設有定位銷孔，有效提升安裝精度，并提高重復拆裝定位的一致性。
? 本體可從四方向安裝，自由度高。
? 此薄型本體設計與同夾持力的平行手指缸相比，整體高度降低約50%，有效減少裝置空間及晃動力矩，減少了偏差，提高了精度。
? 本體采用埋入式感應開關槽設計，減少裝置空間。
? 全系列均附磁。

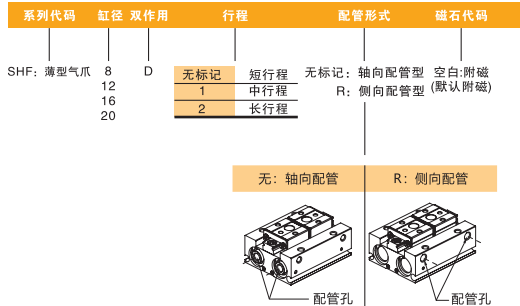

訂貨舉例：SHF薄型氣爪，缸徑為12，中行程，側面進氣，附磁，其ERP編碼為：SHF12D1R。
| 內徑 | 8 | 12 | 16 | 20 | |
| 動作型式 | 復動型 | ||||
| 工作介質 | 空氣(經40um以上濾網過濾) | ||||
| 使用壓力范圍 | 0.15~0.7MPa | 0.1~0.7MPa | |||
| 工作溫度℃ | -20~70（不結冰） | ||||
| 給油 | 無需給油 | ||||
| 重復精度① | 士0.05mm | ||||
| 最高使用頻率 | 短行程 | 120c.p.m | |||
| 中行程 | 120c.p.m | ||||
| 長行程 | 60c.p.m | ||||
| 接管口徑 | M3X0.5 | M5xo.8 | |||
①是手指上沒有作用偏負載狀態的值;反之，受齒條與齒輪的齒隙影響，最大值為±0.15mm。
?

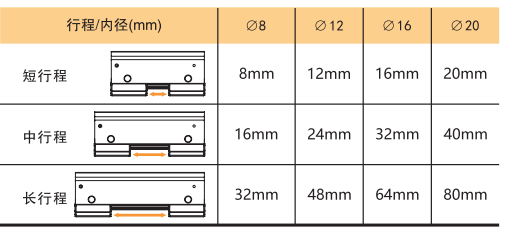

注: 各缸徑的短、中、長3種行程已標準化，可選擇與工件配合最適合的行程。
